螺旋提升機構

1、產品組成系統說明

我公司生產制造的螺旋式陽極提升機系列產品是冶金工業預焙陽極電解槽的配套設備，廣泛用于強磁場、高溫多塵的電解車間，陽極提升機構系列產品是我公司多年的成型產品，從設計到生產工藝具有獨特性，其特點是提升力量大、提升平穩、使用壽命長、維修操作方便等。轉向器與主起重器的蝸桿蝸輪、傘齒都選用優質材料精加工，具有強度高，壽命長等特點，并且我公司可根據用戶的需要設計、制造各型提升裝置。

2、所投設備及成套工藝簡介，技術性能描述

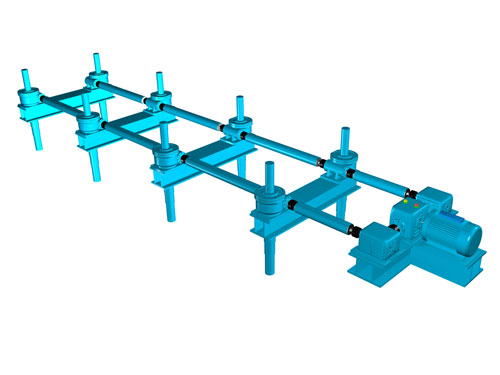

2.1電解槽陽極提升機的組成（見圖1）

圖1 電解槽陽極提升機示意圖

電解槽陽極提升機由電機、減速機、左螺旋起重器、右螺旋起重器、左換向齒輪箱、右換向齒輪箱、傳動軸、傳動聯軸器、絕緣傳動聯軸器等組成。

工作原理：通過圓柱齒輪、傘齒、蝸輪蝸桿傳動，完成提升下降動作。

工作過程：利用電機作為動力源，通過減速機進行第一次減速，減速后由換向齒輪箱改變傳動方向，通過主傳動軸傳遞到螺旋起重器蝸桿，蝸桿帶動蝸輪轉動，蝸輪體中心配有提升絲杠，蝸輪體帶動絲杠做上升下降運動，陽極炭塊固定在絲杠上。

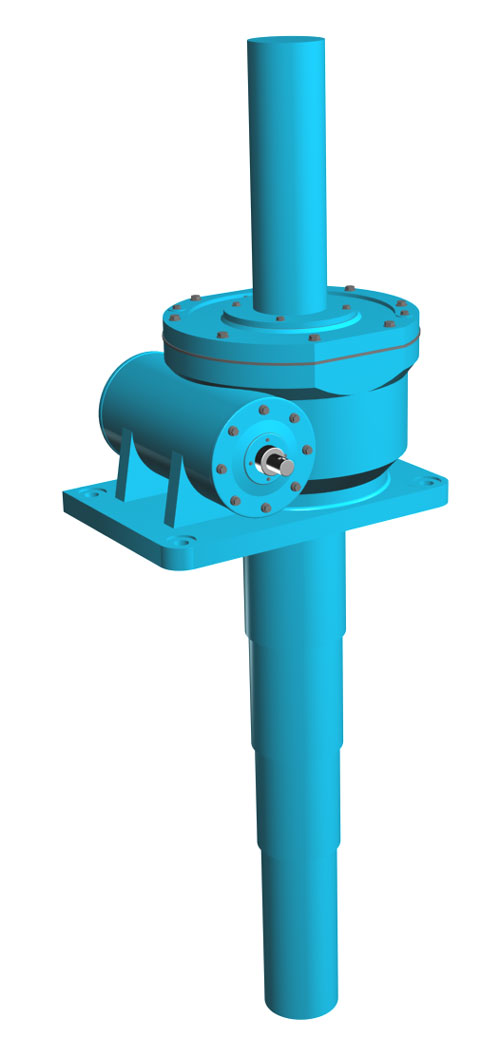

左、右螺旋起重器由蝸輪、蝸桿、螺旋絲杠、殼體、上端蓋、自動調心軸承、伸縮套筒等組成。蝸輪蝸桿傳動機構的蝸輪、蝸桿、絲杠采用數控機床程序化加工，產品質量穩定，制造公差±0.6μm，加工后進行調質和齒面淬火及滲碳處理，由專業工程師控制及質量檢驗。產品出廠達到100%合格率。

圖2 左、右螺旋起重器

2.3左、右螺旋起重器的蝸輪（見圖3）

陽極提升機構中，蝸輪的作用是至關重要的，它關系到左、右螺旋起重器能否在大負載下正常工作，使用壽命是否長久。在這個方面

上我公司研制出一套新技術、新工藝，經鋁行業多家單位使用后效果

良好，大大地提高了陽極提升機構的負載能力及使用壽命。蝸輪材質是鋁青銅ZQAL94，具有高強度、硬度及耐磨性，屬耐磨合金并且可加工性良好，它的物理特性非常適合重負荷下工作。在鑄造工藝上我公司棄用沙型澆注法（用此法鑄造出的零件密度小，在此 過程中無法保證100%工件內不產生氣孔），采用高壓壓鑄工藝，此工藝鑄造出的零件密度大、無氣孔，整件質量可以得到很好的保證。產品采用數控機床程序化加工，加工后產品精度有了質的飛躍，蝸輪負載能力大大提高。

圖3   蝸輪

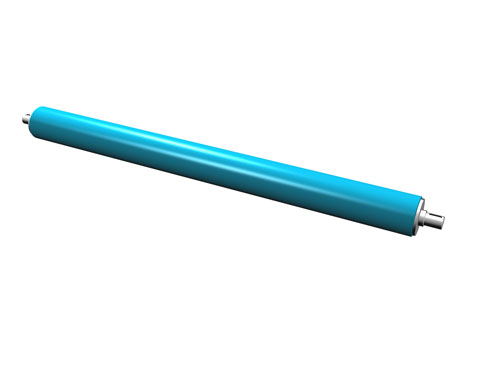

2.4傳動軸（見圖4）

為了增加提升機傳動軸強度，傳動軸材質采用無縫鋼管和16Mn，

首末端采用16Mn圓鋼，傳動軸由原來的1800KN增加到現在2200KN，大大提高了傳動軸的可靠性。消除了傳動軸在大負荷工作時彎曲變形的現象。

圖4  傳動軸

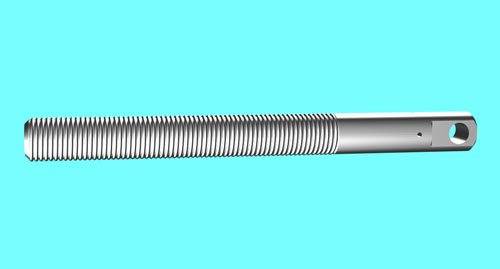

2.5提升絲杠（見圖5）

提升絲杠是提升機中的一個重要部件，為了提高其負載能力與運行的平穩性，絲杠材質采用40Gr，加工后進行淬火調質處理，配用重

圖5 提升絲杠

負載梯形螺紋，為保證提升速度，螺距選用16mm，消除了以往在運行中發熱及大負荷下絲杠損壞的現象。滿載時溫升不大于35℃，滿載時噪音不大于20分貝。使用壽命≥20年,絲杠換向順暢,換向時溫升不大于45℃。結構性能良好，有較好的運動精度和重復定位精度,封閉性能100%。

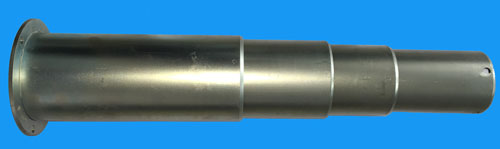

2.6伸縮套筒（見圖6）

伸縮套筒主要作用是保護提升絲杠，防止車間粉塵進入到螺旋起重器內部。伸縮套筒是通過螺栓連接固定在起重器殼體和絲杠上，當絲杠旋轉產生位移時，伸縮套筒被拉伸或收縮，在整個螺旋提升機的工作過程中起關鍵性作用。

伸縮套筒采用1mm鋼板制作，整體鍍鋅。整體結構分為4節，每節連接之間設置一道聚氨酯密封圈，保證伸縮套筒的密封性，伸縮套筒整體伸縮量可達800mm。

圖6   伸縮套筒

2.7聯軸器護罩（見圖7）

聯軸器護罩為鑄鋁件，采用壓鑄方式澆鑄，零件表面光潔度好，密度高；護罩分體制作，安裝時采用凖槽定位，安裝、拆卸方便，定位準確；護罩密封件材質為硅橡膠，耐高溫、耐腐蝕、不易老化，有效確保聯軸器的密封性，避免聯軸器內進入雜質，影響提升機構運行。

圖7  聯軸器護罩

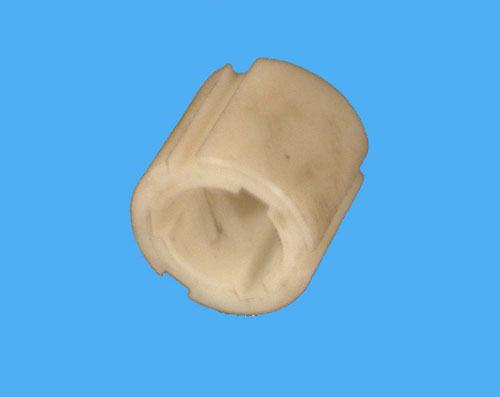

2.8絕緣插套（見圖8）

絕緣插套是陽極提升機構的重要絕緣部件，電機輸出軸與雙排鏈聯軸器采用聚四氟乙烯做絕緣聯接，它的作用是將電機與減速機徹底絕緣，絕緣電阻2MΩ，保證了電機的正常運行。聚四氟乙烯的絕緣、耐溫及機械強度各方面性能均相當優越。

圖8 絕緣插套

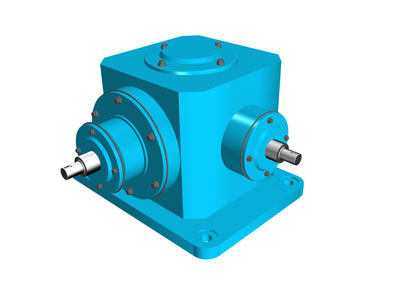

2.9換向齒輪箱(見圖9)

換向齒輪箱是陽極提升機轉向機構，主要由傘齒、角接軸承、殼體組成，主要作用通過傘齒把旋轉軸90度換向，傳遞旋轉力。本換向器可正反兩個方向運行，傘齒正反兩個方向沒有死角，齒面嚴格按照傘齒嚙合精度加工，組裝成型后進行20分鐘運行試驗，試驗過程進行空載、120%過負載運行，試驗內容包括軸承溫升、潤滑脂溫度、噪聲等。

圖9   換向齒輪箱

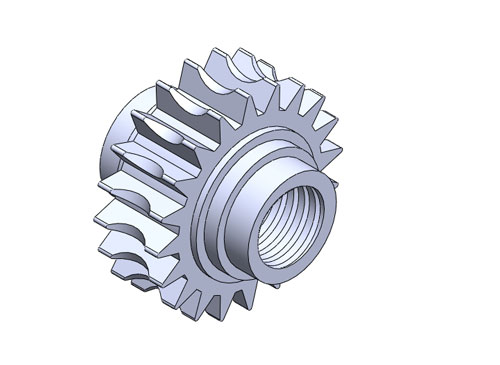

2.10換向齒輪箱傘齒（見圖10）

換向齒輪箱中傘齒材料采用20CrMnTi，滲碳調質處理；軸整體進行調質處理 ，消除軸體內應力，保證在滿負荷裝態下軸身無應力變形。傘齒面采用高頻淬火處理，齒面淬火硬度達(HRC58-62)。

圖10 傘齒

2.11減速機特點

1) 運轉靜音:在圓滑滾動接觸的負載傳動機構部分，全部使用高精度

研磨處理加工齒型，所以運轉圓滑、且無噪音。

2) 體積小，省空間：設計合理，安裝方便是產品的優異特色之一。

3) 扭力大，效率高:由于采用精細加工,摩擦小、效率高、傳動平穩。

4) 耐久性好，壽命長：組裝工藝合理，運轉平穩噪音小，且原材料選

用耐磨性及耐疲勞性好的鋼材，其設備耐用、壽命長。

5）使用溫度高:適合高溫現場。
